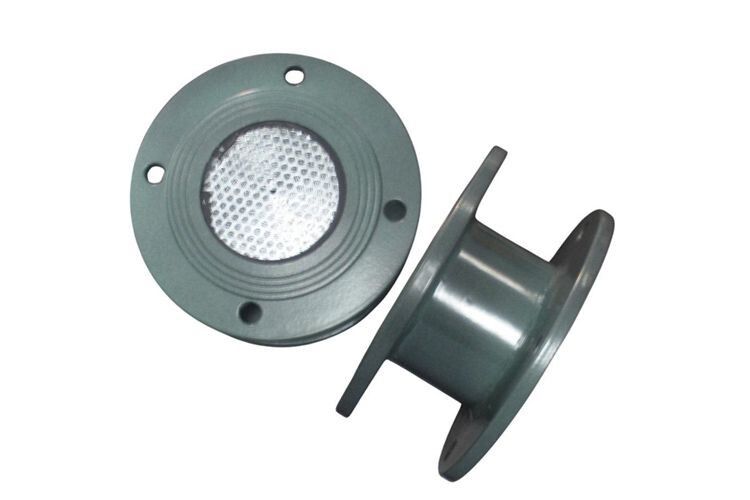

Вогневий перешкоджувач ВП-50 (ОП-50, ПО-50) – принцип роботи та технічні характеристики
Вогневий перешкоджувач ВП-50 (ОП-50, ПО-50) призначений для запобігання поширенню полум’я та іскор по трубопроводах і технологічних системах, у яких транспортуються горючі гази або пароповітряні суміші. Пристрій використовується як елемент вибухозахисту та встановлюється у місцях підвищеного ризику займання. Вогнеперешкоджувачі у різних виробників в Україні мають різні назви: ВП-50, ОП-50, ПО-50, ВЗ-50. Але суть та характеристики залишаються незмінними. Всі вони активно встановлюються на АЗС, нафтобазах, НПЗ.
Перешкоджувачі вогневі цього типу застосовуються у нафтохімічній, газовій та хімічній промисловості, а також у системах зберігання і транспортування легкозаймистих середовищ.
Конструкція та принцип дії
Вогневий перешкоджувач ВП-50, ОП-50 належить до пасивних засобів захисту. Його робота базується на гасінні полум’я за рахунок різкого зниження температури та розсіювання фронту горіння при проходженні через спеціальний елемент.
Основні конструктивні вузли:
- корпус із приєднувальними патрубками
- вогнегасний елемент (касета або пакет металевих каналів)
- ущільнення та фланцеві з’єднання
Вогнегасний елемент (касета) виконується у вигляді набору тонких каналів або сіток із металу, які відводять тепло від полум’я. При проходженні через цей елемент температура газової суміші знижується нижче температури займання, що унеможливлює подальше поширення полум’я.
Технічні характеристики ВП-50
Вогневі перешкоджувачі типу ВП-50 (ОП-50, ПО-50) мають стандартизовані параметри, що дозволяє інтегрувати їх у більшість промислових систем.
Основні характеристики:
- умовний прохід: 50 мм
- робоче середовище: гази та пароповітряні суміші
- тип приєднання: фланцевий або різьбовий
- матеріал корпусу: сталь або корозійностійкі сплави
- робочий тиск: залежить від виконання та умов експлуатації
- тип дії: постійний (пасивний захист)
Металева конструкція вогнеперешкоджувача забезпечує мінімальний гідравлічний опір при збереженні високої ефективності гасіння полум’я. Вогневі запобіжники виготовляються і більших діаметрів: ВП-100, ВП-150, ВП-200 (ОП-100, ОП-150, ОП-200) – для забезпечення вищого рівня пропускної здатності.
Сфера застосування
Вогневий перешкоджувач ВП-50 використовується у системах, де існує ризик поширення полум’я по трубопроводах:
- газорозподільні та газотранспортні системи
- резервуарні парки та ємності для зберігання пального
- вентиляційні та технологічні лінії
- нафтобази та хімічні виробництва
- установки переробки та транспортування ЛЗР
Особливо ефективний при встановленні на межі зон з різним ступенем вибухонебезпеки.
Експлуатаційні особливості
Вогневі перешкоджувачі ВП-50 не потребують складного обслуговування, однак вимагають періодичного контролю стану вогнегасного елемента. Забруднення або відкладення можуть знижувати ефективність гасіння полум’я та збільшувати опір потоку.
Рекомендовано:
- проводити регулярний огляд
- очищати або замінювати касету при необхідності
- контролювати герметичність з’єднань
Правильна експлуатація гарантує стабільну роботу пристрою протягом тривалого часу.
Переваги використання ВП-50
- ефективне гасіння полум’я без зовнішнього живлення
- підвищення рівня вибухобезпеки системи
- проста конструкція та висока надійність
- можливість використання у різних галузях промисловості
- сумісність зі стандартними трубопроводами
Висновок
Вогневий перешкоджувач ВП-50 (ОП-50, ПО-50, ОП-100, ПО-100, ВП-100) є важливим елементом систем безпеки при роботі з горючими середовищами. Завдяки простому принципу дії та ефективності він широко використовується для запобігання аварійним ситуаціям і захисту обладнання від поширення полум’я. ТОВ «Фірма Контрагент» постачає продукцію для АЗС вже більше 20 років на ринок України та надає безкоштовно фахові консультації з підбору вогневих перешкоджувачів.
